Унивесальные шарниры ЗИЛ
ЗИЛ-134 №1

В июле 1954 года по инициативе Георгия Константиновича Жукова на Московском автомобильном заводе имени Сталина было организовано Специальное Конструкторское Бюро (СКБ), начальником и главным конструктором которого стал Виталий Андреевич Грачев. Ранее -главный конструктор Днепропетровского автомобильного завода на Украине. А до этого работвший на ГАЗе. Грачев приступил к проектированию 4-осных макетов, чтобы с их помощью изучить особенности проходимости колесных машин и определить их конструктивные параметры. В первом же макете «ЗИЛ-134 №1» летом 1955 года Грачев воплощает все, что было тогда известно о резком повышении проходимости. Машина получила опытный верхнеклапанный 130-сильный двигатель, гидродинамическую передачу, большой силовой диапазон в трансмиссии, самоблокирующиеся дифференциалы, гидроусилитель рулевого механизма, шины сверхнизкого давления, индивидуальную подвеску всех мостов. Работа над этим макетом показала Грачеву, что многоосные специальные автомобили повышенной проходимости могут иметь высокую подвижность и по дорогам с усовершенствованным покрытием, только нужно смелее внедрять необычные, неизвестные дотоле схемы и конструктивные решения.
1.
Макет №2 1956 год

В середине 1954 года ведущие предприятия советской автомобильной промышленности получили задание на разработку перспективного колесного автомобиля сверхвысокой проходимости, пригодного для использования в армии. Специальное конструкторское бюро московского Завода им. Сталина прорабатывало облик такой машины в рамках проекта ЗИС-Э134. Сперва был создан и проверен на полигоне опытный образец под названием «Макет №1». За ним последовал второй прототип с похожим обозначением. Макет - №2, - построенный в 1956 году, был плавающим четырехколесным транспортером вообще без упругой подвески колес; шины размером 14.00-18 вполне обеспечивали необходимую мягкость хода. Это давало возможность преодолевать любые профильные препятствия на местности и обеспечивало снижение веса всего транспортера. Впервые на нем использовалась поворотная насадка водомета, что повышало скорость движения и маневренность машины на воде..
2.
ЗИС-Э134 макет №2

С целью определения параметров и конструктивных решений водоплавающегоавтомобиля 9 апреля 1956 г. был построен опытный образец 8×8 ЗИС-Э134 макет №2. Он отличался от своего предшественника водоизмешающим корпусом, отсутствием упругой подвески колес (на основании опыта испытаний ЗИС-Э134 макет №1), наличием водомета (установлен не сразу) с поворотным насадком, выполняющим функции водяного руля. Рабочее колесо водомета заимствовали от танка ПТ-76. По силовой установке, трансмиссии, движителю и по системе управления новая машина не отличалась от ЗИС-Э134 макет №1.
3.

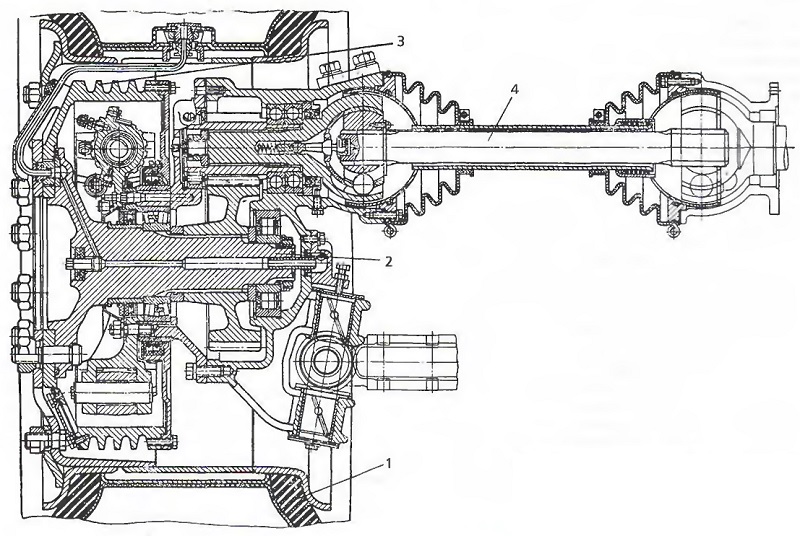

ЗИЛ-134 (АТК-6)

Испытание показали, что использование «супершин» размером 16.00-20 снижает удельное давление на грунт настолько, что делает проходимость колесной машины соизмеримой с проходимостью нового гусеничного транспортера «ГАЗ-47». В те времена работы СКБ финансировались без ограничений, что давало прекрасный эффект. Поэтому уже в январе 1967 года был построен полноценный средний восьмиколесный транспортер «ЗИЛ-134» (АТК-6) в котором использовался V-образный 12-цилиндровый двигатель мощностью 240 л.с., работающий совместно с автоматической трехступенчатой гидромеханической передачей, главная передача с самоблокирующимися дифференциалами, две раздаточные коробки с демультипликаторами, независимая длинноходная торсионная подвеска всех колес, герметичные тормоза, лебедка с выдачей каната как назад, так и вперед, плавающий корпус, предпусковой подогреватель, кабина водителя и экипажа с высокоэффективным отопителем. Тогда ничего подобного в нашей стране, да и во всем мире, не существовало. К сожалению, недоработанность конструкции экспериментального двигателя V-12 свела на нет все положительные качества машины. Освоить производство мощного и современного двигателя такого типа тогда не представлялось возможным.
4
ЗИЛ-135К

Отсутствие карбюраторного двигателя требуемой мощности в стране навели Грачева на мысль использования двухмоторной бортовой бездифференциальной схемы с передними и задними управляемыми колесами. Так же Грачев посчитал возможным отказаться от упругой подвески второй и третьей пар колес. Первая и четвертая пары подвешивались независимо на поперечных качающихся рычагах и продольных торсионах с эффективными телескопическими амортизаторами. Такое решение сводило на нет элемент галопирования на скоростях, близких к максимальным. Среди других особенностей конструкции машин Грачева были: кабина из полиэфирной смолы, сближенные колеса второй и третьей пары колес, поэтому база первой и четвертой получилась очень большой, и это дало возможность преодолевать очень широкие рвы и канавы. По такой схеме строились опытный плавающий транспортер «ЗИЛ-135» 1958 года, три предсерийных машины для государственных испытаний «ЗИЛ-135Б», шасси под монтаж оперативно-тактической ракетной установки «ЗИЛ-135Е», появившееся в апреле 1960 года, длиннобазная машина под монтаж пусковой установки 2ПЗО для крылатых ракет П-5Ю промышленные образцы которой были построены в январе-октябре 1961 года. 7 ноября эти машины были продемонстрированы на параде в Москве.
ЗИЛ-167

С автомобилем «ЗИЛ-БАЗ 135» во многом были унифицированы опытные образцы многих других машин, например, опытный образец трехосного вездехода «ЗИЛ-167», демонстрирующий чудеса проходимости, появившийся в 1963 году. У этой машины сразу бросались в глаза равнорасположенные по колесной базе колеса. Она также оснащалась двумя двигателями «ЗИЛ-375», каждый из которых обслуживал колеса своего борта. Снаряженная масса автомобиля составляла 12 тонн, при этом он мог взять на борт 7 тонн груза и передвигаться со скоростью 65 км/час. Уникальной и грандиозной получилась работа СКБ совместно с инженерными войсками по созданию Большого Плавающего автомобиля «ЗИЛ-135П» на агрегатах и шасси «ЗИЛ-135К», построенного в феврале 1965 года и могущего сходить с транспорта в море при волнении в 5 баллов, доставляя на берег груз в 5 тонн. Его несущий корпус впервые для таких целей был выполнен из стеклопластика, его разработал ЦНИИ им. Крылова обводы этого кузова получились настолько удачными, что позволяли амфибии развивать в морских условиях скорость до 16,6 км/час, а на хорошей дороге эта плавающая громадина неслась со скоростью 70 км/час. В августе 1969 года так же был построен универсальный армейский плавающий автомобиль «ЗИЛ-132А» и народно-хозяйственный 5-тонный грузовик-вездеход на базе агрегатов СКБ-132Р - в апреле 1974 года.
6
ZIL-49061

По просьбе главного конструктора советских космических ракет академика С.П. Королева в срочном порядке были построены две плавающие установки «ПЭУ» для проведения поисково-спасательных работ, первая из которых была закончена в июне 1966 года. Впоследствии «ПЭУ» выпускались как в грузовом варианте с краном для погрузки спускаемых космических аппаратов, так и пассажирском варианте «ПЭУ-1М» для транспортировки космонавтов с места посадки космического корабля. Затем стало возможным провести работы по созданию поисково-спасательного комплекса «490», включавшего 6-колесный плавающий транспортер грузоподъемностью 3,4 тонны с крановой установкой и аналогичный по шасси пассажирский автомобиль «49061». Машины комплекса «490» успешно прошли государственные испытания и изготавливались серийно в течение многих лет. «Синие птицы» и сегодня несут службу в военно-космических войсках. И замены им пока нет.
7*

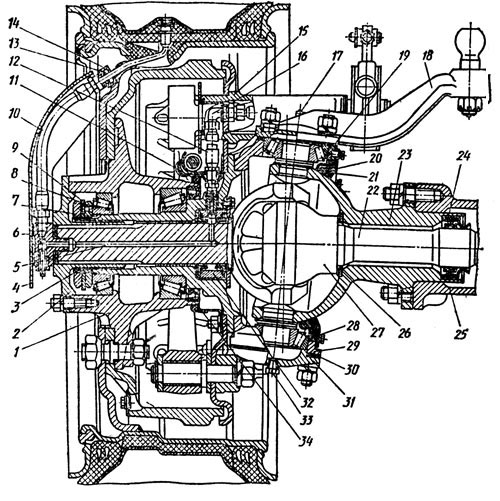

ЗИЛ 157

У ЗИЛ 157 в качестве Универсального шарнира используется механизм типа Рцеппа.
